Шаровые краны из сплава CU5MCuC: нулевая утечка и коррозионная стойкость. Новый взгляд на управление морскими жидкостями.

Шаровые краны из сплава CU5MCuC: нулевая утечка и коррозионная стойкость. Новый взгляд на управление морскими жидкостями.

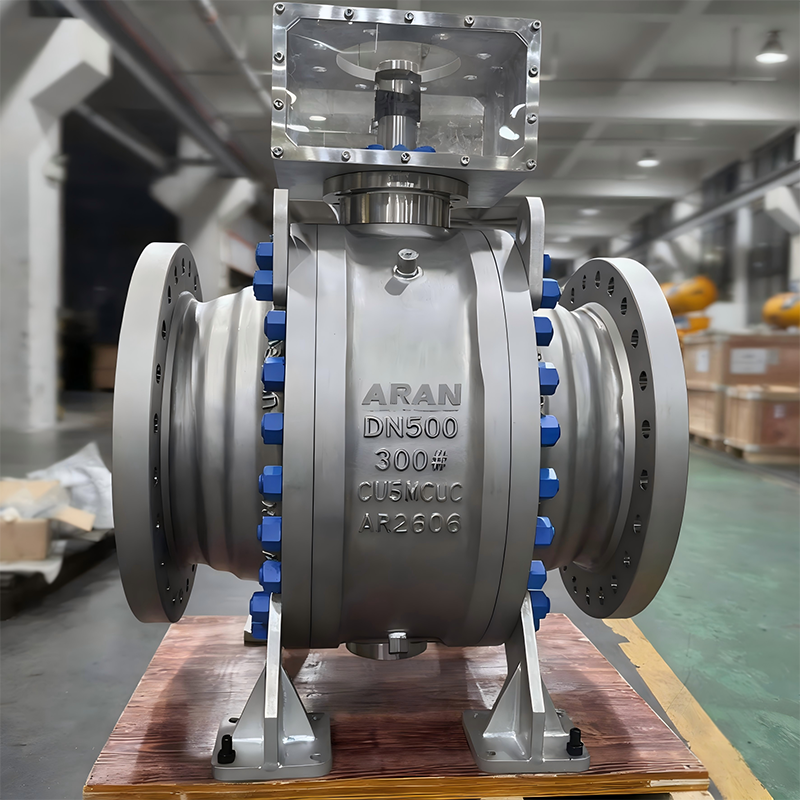

Шаровой кран из сплава CU5MCuC, выпущенный компанией ARAN VALVE, привлёк широкое внимание в морских системах управления потоками из дуплексной нержавеющей стали благодаря своей исключительной коррозионной стойкости и адаптивности. Разработанный для высококоррозионных сред, таких как морская вода, этот продукт предлагает новое решение для глубоководной добычи нефти и газа, морского строительства и других областей благодаря своим многофункциональным характеристикам и стабильной работе.

Полный охват спецификаций для адаптации к сложным морским условиям эксплуатации

Являясь основным компонентом управления в морских дуплексных системах из нержавеющей стали, этот шаровой кран охватывает весь диапазон диаметров и классов давления:

Диапазон диаметров составляет DN15–DN1000 (1/2–40 дюймов).

Класс давления составляет 150 фунтов - 25 00 фунтов (PN16-PN 42 0), что совместимо с основными системами трубопроводов из дуплексной нержавеющей стали, такими как 2205 и 2507.

В изделии используются такие методы соединения, как фланцевое (FF/RF/RTJ) и стыковая сварка.

Он может стабильно работать в экстремальном диапазоне рабочих температур от -196 ℃ до 425 ℃, как в условиях высокого давления при глубоководной добыче нефти и газа, так и в условиях низких температур при транспортировке СПГ.

Высокопроизводительные функции для усиления линии безопасности системы

Основные преимущества шарового крана из сплава CU5MCuC заключаются в трех крупных технологических прорывах:

Герметизация с нулевой утечкой: в конструкции используется седло клапана из материала Devlon, клапан прошел сертификацию по герметичности класса VI ISO 5208 и соответствует стандарту контроля утечек ISO 15848-1, а также обеспечивает долговременную герметизацию при циркуляции морской воды.

Конструкция, не требующая особого технического обслуживания: интегрированный противовыбросовый шток клапана и несущая уплотнительная конструкция выдерживают более 10 000 циклов открытия и закрытия, что снижает частоту технического обслуживания на 60 % по сравнению с традиционными клапанами.

Резервирование безопасности: оснащен антистатической конструкцией и уровнем функциональной безопасности SIL3, соответствует строгим требованиям к морским системам аварийного отключения и спроектирован в соответствии со стандартами API 6D и API 607.

Исключительная адаптируемость к морской воде, лидерство в отрасли благодаря материальным преимуществам

Уникальный состав сплава CU5MCuC наделяет его сверхвысокой устойчивостью к морской воде:

Содержит 19,5–23,5% хрома, образующего плотную оксидную защитную пленку.

2,5%-3,5% молибдена повышают стойкость к точечной коррозии.

1,5–3,0% меди дополнительно повышают стойкость к коррозии, вызываемой хлорид-ионами.

Сравнительные испытания показывают, что после 3000 часов воздействия в среде, имитирующей морскую воду с содержанием хлора 3,5%, сохранение герметичности этого материала превышает 95%, что значительно превышает 65% у традиционных бронзовых материалов. Критическая температура коррозии хлорид-ионами достигает более 65°C, что на 8% выше, чем у нержавеющей стали 316L, а его стоимость составляет всего 1/3 от стоимости супераустенитной нержавеющей стали AL-6XN.

Применение в различных сценариях для модернизации морской техники

В настоящее время этот продукт широко используется в таких областях, как системы закачки морской воды для морской добычи нефти и газа, очистка балластных вод газовозов и управление потоками на опреснительных установках. В проектах глубоководной разработки нефтегазовых месторождений, при использовании в сочетании с дуплексными трубопроводами из нержавеющей стали, он увеличивает межсервисный интервал с 18 до 36 месяцев и снижает общие эксплуатационные расходы на 40%.
