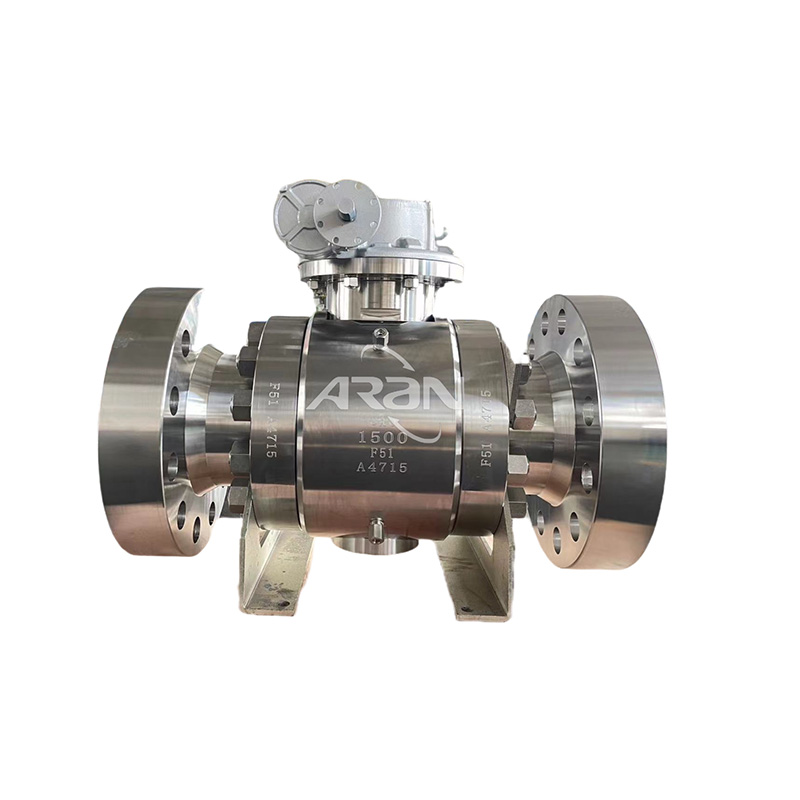

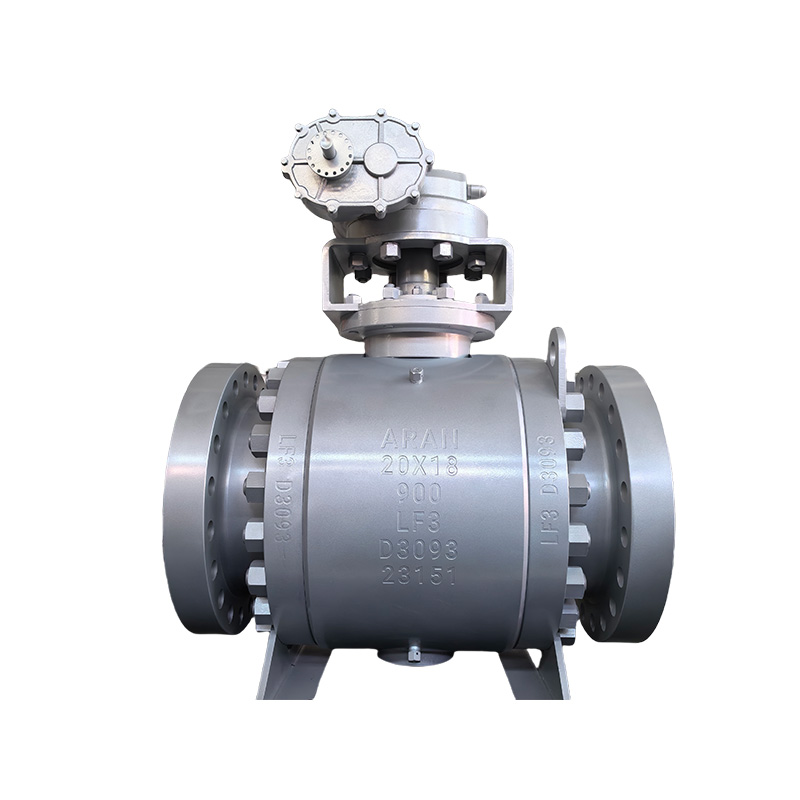

3-х составной цапфовый шаровой кран
Характеристики: трехсоставной корпус, болтовое или сварное соединение корпуса, суженный или полный проход, двойное отсечение с дренажем, двунаправленный поток, соответствие стандарту NACE MR-01-75, низкий крутящий момент, полнопроходная конструкция для очистки скребком.
Описание
маркер
Введение в продукт
| Материалы | Углеродистая сталь или литая сталь |
| Давление | ASME Class 150~2500 LBS (PN16~PN260) |
| Размеры | NPS 2"~48" (50мм~1200мм) |
| Тип соединения | Фланец (RF), Кольцевое соединение (RTJ), Сварка встык (BW) |
| Тип привода | Рычажный, Редукторный, Пневматический, Электрический |
Управление: ручной рычаг, редукторный привод, пневматический привод, электрический привод.
Характеристики: трехсоставной корпус, болтовое или сварное соединение корпуса, суженный или полный проход, двойное отсечение с дренажем, двунаправленный поток, соответствие стандарту NACE MR-01-75, низкий крутящий момент, полнопроходная конструкция для очистки скребком.
Шаровые краны ARAN
материалы: углеродистая сталь, легированная сталь, нержавеющая сталь, дуплексная сталь, бронза, Инконель, Хастеллой, Монель, Инколой и другие материалы.
Углеродистая сталь: A105N, F11, F22, F5, F9 или WCB, WCC, WC6, WC9, C5, C12
Низкоуглеродистая сталь: LF2 или LCB, LCC
Нержавеющая сталь: F304, F316, F316L, F347 или CF8, CF8M, CF3M, CF8C
Дуплексная сталь: F51, F53, F55 или 4A, 5A, 6A, CD3MN, CD2MWCuN, CN7M (Alloy 20)
Бронза: C95800, RG5
Другие специальные материалы, такие как Inconel 625, могут быть поставлены по запросу.
Мягкие седла: RPTFE, PEEK, PPL, Nylon, Molon, Devlon, PCTFE
Металлические седла: Твердые сплавы (STL6, TC и др.)
Стандарты применения
Конструкция: API6D, ASME B16.34, BS5351, ISO14313
Огнестойкость: API607, API 6FA
Межфланцевое расстояние: API 6D/ASME B16.10
Фланцевые соединения: ASME B16.5/B16.47, MSS SP-44, DIN/EN1092-1, GOST 33259, JIS
Сварные соединения (BW): ASME B16.25
Испытания и контроль: API 598, API6D, ISO5208, EN12266-1
Температурные режимы: ASME B16.34
Сертификация: EN 10204 тип 3.1
Маркировка: MSS SP25
Связанные теги продукции
| Класс | Размер | Габариты (мм) | Вес (кг) | ||||||
| DN | NPS | L | d | H | H1 | W | |||
| RF | RTJ | ||||||||
| 150LB PN20 10K | 100 | 4 | 229 | 305 | 100 | 250 | 135 | 300 | 60 |
| 125 | 5 | 356 | 381 | 127 | 260 | 165 | 300 | 80 | |
| 150 | 6 | 394 | 457 | 150 | 285 | 193 | 400 | 101 | |
| 200 | 8 | 457 | 521 | 201 | 325 | 240 | 400 | 166 | |
| 250 | 10 | 533 | 559 | 252 | 370 | 293 | 500 | 283 | |
| 300 | 12 | 610 | 365 | 303 | 415 | 340 | 500 | 463 | |
| 350 | 14 | 686 | 762 | 334 | 455 | 372 | 600 | 622 | |
| 400 | 16 | 762 | 838 | 385 | 500 | 415 | 600 | 900 | |
| 450 | 18 | 864 | 914 | 436 | 540 | 462 | 600 | 1150 | |
| 500 | 20 | 914 | 991 | 487 | 590 | 511 | 600 | 1360 | |
| 600 | 24 | 1067 | 1143 | 589 | 680 | 601 | 600 | 2514 | |
| 650 | 26 | 1143 | 1245 | 633 | 800 | 700 | 600 | 3200 | |
| 700 | 28 | 1246 | 1346 | 684 | 960 | 780 | 700 | 4000 | |
| 750 | 30 | 1295 | 1397 | 735 | 1200 | 830 | 700 | 4800 | |
| 800 | 32 | 1372 | 1524 | 779 | 1380 | 870 | 700 | 5800 | |
| 900 | 36 | 1524 | 1727 | 874 | 1650 | 970 | 700 | 8000 | |
| 300LB PN50 20K | 100 | 4 | 305 | 305 | 100 | 205 | 140 | 300 | 70 |
| 125 | 5 | 381 | 381 | 127 | 260 | 170 | 300 | 95 | |
| 150 | 6 | 403 | 457 | 150 | 285 | 192 | 400 | 128 | |
| 200 | 8 | 502 | 521 | 201 | 325 | 246 | 400 | 234 | |
| 250 | 10 | 568 | 559 | 252 | 370 | 303 | 500 | 403 | |
| 300 | 12 | 648 | 635 | 303 | 415 | 348 | 500 | 602 | |
| 350 | 14 | 762 | 762 | 334 | 455 | 378 | 600 | 803 | |
| 400 | 16 | 838 | 838 | 385 | 500 | 429 | 600 | 1273 | |
| 450 | 18 | 914 | 914 | 436 | 540 | 518 | 600 | 1450 | |
| 500 | 20 | 991 | 991 | 487 | 590 | 540 | 600 | 1700 | |
| 600 | 24 | 1143 | 1143 | 589 | 690 | 650 | 600 | 3100 | |
| 650 | 26 | 1245 | 1245 | 633 | 800 | 750 | 700 | 4500 | |
| 700 | 28 | 1346 | 1346 | 684 | 960 | 800 | 700 | 6000 | |
| 750 | 30 | 1397 | 1397 | 735 | 1200 | 860 | 700 | 7500 | |
| 800 | 32 | 1524 | 1524 | 779 | 1380 | 900 | 800 | 9000 | |
| 900 | 36 | 1727 | 1727 | 874 | 1650 | 1020 | 800 | 12000 | |
| Класс | Размер | Габариты (мм) | Вес (кг) | |||||||
| DN | NPS | L | d | H | H1 | W | ||||
| RF | RTJ | BW | ||||||||
| 600LB PN110 | 50 | 2 | 292 | 295 | 292 | 49 | 140 | 94 | 300 | 32 |
| 65 | 21/2 | 330 | 333 | 330 | 62 | 155 | 115 | 300 | 47 | |
| 80 | 3 | 356 | 359 | 356 | 74 | 190 | 136 | 300 | 68 | |
| 100 | 4 | 432 | 435 | 432 | 100 | 220 | 152 | 300 | 106 | |
| 125 | 5 | 508 | 511 | 508 | 127 | 245 | 180 | 300 | 170 | |
| 150 | 6 | 559 | 562 | 559 | 150 | 300 | 209 | 400 | 241 | |
| 200 | 8 | 660 | 664 | 660 | 201 | 345 | 263 | 600 | 444 | |
| 250 | 10 | 787 | 791 | 787 | 252 | 405 | 312 | 600 | 668 | |
| 300 | 12 | 838 | 841 | 838 | 303 | 445 | 354 | 600 | 1050 | |
| 350 | 14 | 889 | 892 | 889 | 334 | 505 | 389 | 600 | 1317 | |
| 400 | 16 | 991 | 994 | 991 | 385 | 580 | 440 | 700 | 1800 | |
| 450 | 18 | 1092 | 1095 | 1092 | 436 | 700 | 530 | 700 | 2400 | |
| 500 | 20 | 1194 | 1200 | 1194 | 487 | 890 | 560 | 700 | 3000 | |
| 600 | 24 | 1397 | 1407 | 1397 | 538 | 1050 | 670 | 800 | 5400 | |
| 900LB PN150 | 50 | 2 | 368 | 371 | 368 | 49 | 170 | 98 | 300 | 45 |
| 65 | 21/2 | 419 | 422 | 419 | 62 | 195 | 120 | 300 | 55 | |
| 80 | 3 | 381 | 384 | 381 | 74 | 220 | 140 | 350 | 94 | |
| 100 | 4 | 457 | 460 | 457 | 100 | 245 | 140 | 350 | 141 | |
| 125 | 5 | 559 | 562 | 559 | 127 | 305 | 188 | 400 | 230 | |
| 150 | 6 | 610 | 613 | 610 | 150 | 335 | 213 | 400 | 325 | |
| 200 | 8 | 737 | 740 | 737 | 201 | 370 | 270 | 600 | 580 | |
| 250 | 10 | 838 | 841 | 838 | 252 | 475 | 322 | 600 | 850 | |
| 300 | 12 | 965 | 968 | 965 | 303 | 590 | 360 | 700 | 1330 | |
| 350 | 14 | 1029 | 1038 | 1029 | 322 | 700 | 400 | 700 | 1660 | |
| 400 | 16 | 1130 | 1140 | 1130 | 372 | 850 | 460 | 800 | 2280 | |
| 1500LB PN260 | 40 | 11/2 | 305 | 305 | 305 | 38 | 280 | 100 | 300 | 44 |
| 50 | 2 | 368 | 371 | 368 | 49 | 320 | 113 | 300 | 67 | |
| 65 | 21/2 | 419 | 422 | 419 | 64 | 340 | 125 | 300 | 80 | |
| 80 | 3 | 470 | 473 | 470 | 74 | 385 | 138 | 300 | 130 | |
| 100 | 4 | 546 | 549 | 546 | 100 | 415 | 171 | 300 | 192 | |
| 125 | 5 | 673 | 676 | 673 | 125 | 480 | 200 | 400 | 335 | |
| 150 | 6 | 705 | 711 | 705 | 144 | 580 | 222 | 400 | 475 | |
| 200 | 8 | 832 | 841 | 832 | 192 | 584 | 280 | 400 | 820 | |
| 250 | 10 | 991 | 1000 | 991 | 239 | 650 | 340 | 500 | 1320 | |
| 300 | 12 | 1130 | 1146 | 1130 | 287 | 700 | 370 | 600 | 2050 | |
| 2500LB PN420 | 40 | 11/2 | 384 | 387 | 384 | 38 | 290 | 105 | 300 | 72 |
| 50 | 2 | 451 | 454 | 451 | 42 | 320 | 120 | 300 | 104 | |
| 65 | 21/2 | 508 | 514 | 508 | 52 | 350 | 130 | 300 | 140 | |
| 80 | 3 | 578 | 584 | 578 | 62 | 400 | 150 | 300 | 202 | |
| 100 | 4 | 673 | 683 | 673 | 87 | 425 | 180 | 400 | 305 | |
| 125 | 5 | 794 | 807 | 794 | 100 | 500 | 210 | 400 | 530 | |
| 150 | 6 | 914 | 927 | 914 | 131 | 590 | 230 | 500 | 760 | |
| 200 | 8 | 1022 | 1038 | 1022 | 179 | 610 | 290 | 500 | 1200 | |
| 250 | 10 | 1270 | 1292 | 1270 | 223 | 660 | 350 | 600 | 2080 | |
